(註二):當特殊應用時可以選擇警報是否輸出，無論如何選擇輸出狀態，溫度保護功能仍然有效。

(註三):當特殊應用時可以訂購預先選擇最高速率值，例如:DC0-5V 相對於0-4000RPM或其他自訂轉速值。

(註四):為了讓馬達驅動器得到最佳的保護，我們接受客戶需求更改每個驅動器所需要的最大轉速與最大電流安全值的程式變更服務，以達到使馬達工作在最佳工作區。

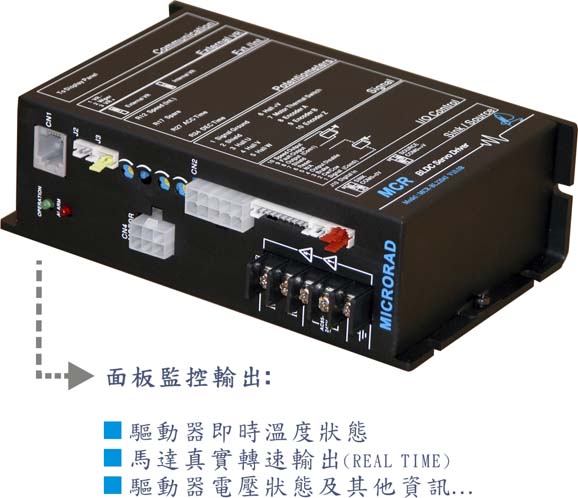

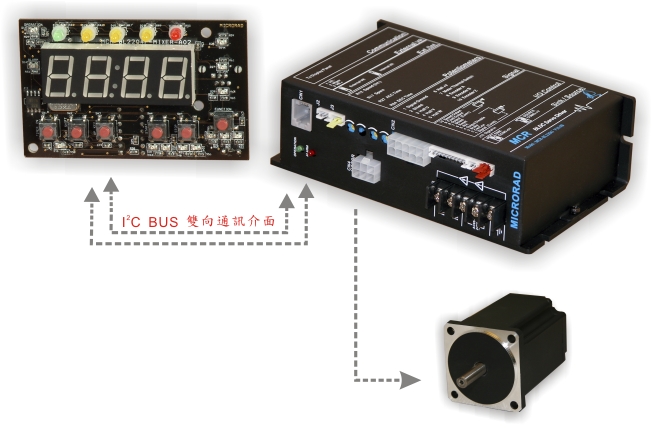

• JP10 接頭 [數位面板控制, 2 Pin]
  短路 -> 驅動器控制權由面板控制
  開路 -> 驅動器控制權不受面板控制但可監控


• J2 接頭 [外部轉速控制輸入端, 3 Pin]
  1 -> 外部調速旋鈕+V 接點
  2 -> 外部調速旋鈕 Wiper 接點(調整點)
  3 -> 外部調速旋鈕 0V 接點 (GND)
  NOTE: 使用外部可變電阻調速時請搭配1K~500K Ohmic B Type，電壓範圍0 +5V。


• J3 接頭 [內外部速度選擇設定, 3 Pin]
  1:2短路 -> 設定由內部VR調速
  2:3短路 -> 設定由外部VR或外部電壓調速


• J1 電源輸入連接頭
  EARTH -> 接地端子
  ACN -> 電源輸入端子
  ACV -> 電源輸入端子
  RG -> 煞車電子端子
  RG - > 煞車電子端子

• J8 接頭 [馬達輸出接線端, 6 Pin]


  腳位	名稱	出線顏色	馬達線色
  1	空腳	---	---
  2	空腳	---	---
  3	空腳	---	---
  4	馬達線圈W相	(灰)	(灰)
  5	馬達線圈V相	(紫)	(紫)
  6	馬達線圈U相	(藍)	(藍)




• J6 接頭 [馬達輸出/入訊號接線端, 8 Pin]


  腳位	名稱	出線顏色	馬達線色
  1	Hall Sensor電源 H -	(黑)	(綠)
  2	隔離	(棕)	(紫)
  3	Hall Sensor, HU	(橙)	(藍)
  4	Hall Sensor, HV	(黃)	(紫)
  5	Hall Sensor, HW	(灰)	(灰)
  6	Hall Sensor電源 H +	(紅)	(黃)
  7	馬達溫度開關	(紫)	(白)
  8	ENCODER A	(白)	(棕)
  9	ENCODER B	(藍)	(黑)
  10	ENCODER Z	(綠)	(橙)



• J11 接頭 [信號控制輸出入訊號接線端, 10 Pin]


  腳位	名稱	出線顏色	備註
  1	GND信號地	(黑)
  2	CW/CCW正反轉輸入端	(黃)
  3	BRAKE煞車輸入端(開路=煞車，短路=運轉)	(紅)
  4	輸出致能關閉 (開路=正常，短路=關閉)	(綠)
  5	---	---
  6	復歸	(藍)
  7	隔離地 (SHIELD)	(紫)
  8	輸出共地端	(棕)
  9	ALARM輸出 Open Collector C (<20mA)	(灰)
  10	SPEED速度輸出 Open Collector C (<20mA)	(白)



• R12 內部速度調整VR
  速度調整範圍:100RPM - 3000 RPM (STANDARD)

• R17 VR
  N/A


• R23 加速時間設定VR
  調整範圍:0.2 ~ 15 sec.

• R31 減速時間設定VR
  調整範圍:0.2 ~ 15 sec.

• S1 輸入端子極性選擇
  1: SINK模式時，公共點=DC0V (預設)
  2: SOURCE模式時，公共點=DC+15V (選購)
