自動化設備電流偵測系統
P/N:MCR-CD6656A
產 品 特 點:
- MCR-CD6656A應用於偵測各種設備電流,
- 利用四組簡易上下限設定,可兼具偵測設備
- 運作電流以及待機電流,避免超因波震盪子老化
- 並減少產能損失,提供整條自動化生產設備的異常偵測
- 特別提供正負修正值,可修正顯示數值
- 具有電流偵測取樣速率快,精度高,顯示穩定...等。
功能及特性一覽表 :
| 型號 |
MCR-CD6656A
|
| 驅動方式 |
Hall
Effect Current |
| 最大偵測電流 |
5A
Max .(customize) |
| 電源輸入 |
AC220V(50~60Hz)
(Customize) |
| 顯示電流值或功率因數 |
(Customize) |
| 儲存溫度 |
-40
C ~ +100 C |
| 運作溫度 |
10
C ~ +50 C |
| Junction
Temp |
90
C |
說明:

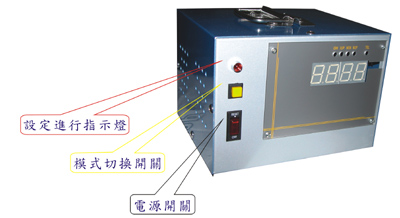

- 設定進行指示燈:
當設定進行指示燈亮時,系統並未偵測感應電流,因此不會造成ALARM輸出,請注意。\

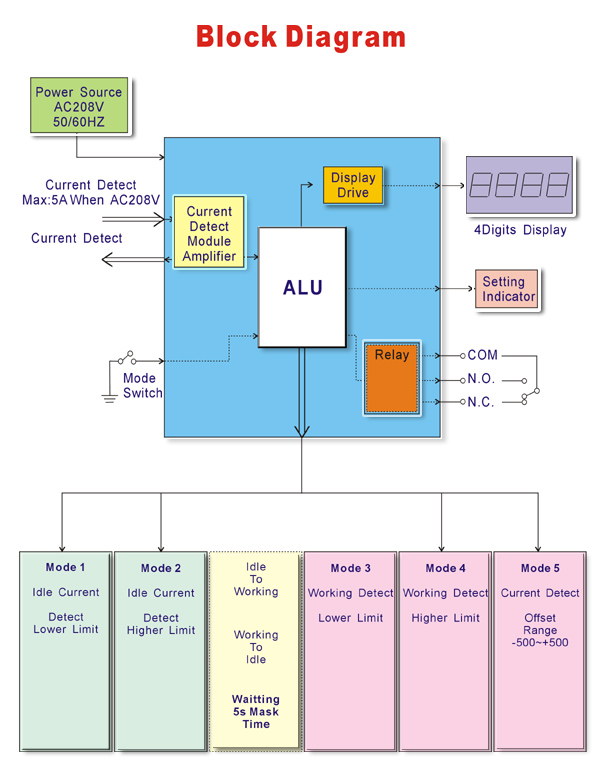

- 模式切換開關:
切換順序為 MODE 1 -> MODE 2 -> MODE 3 ->MODE 4 ->
MODE 5 ->MODE1

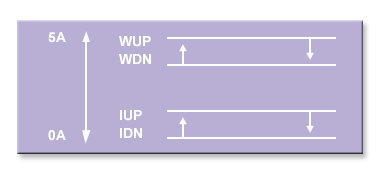

- MODE 1: 設定IDLE下限電流(Detect Point 1 IDN)。
- MODE 2: 設定IDLE上限電流(Detect Point 2 IUP)。
- MODE 3: 設定WORKING下限電流(Detect Point 3 WDN)。
- MODE 4: 設定WORKING上限電流(Detect Point 4 WUP)。
- MODE 5: 偵測電流誤差修正,範圍-500 ~ + 500 讀值。
- 電源開關:
系統電源開關
*當電源關閉時,後方端子台RMI-1與RMI-2仍然有AC208V電源,請注意以防電擊危險!

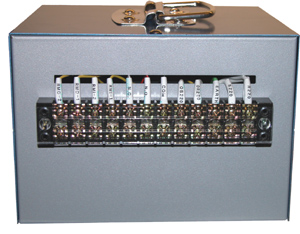

- R220 :
電源輸入端
- S220 :
電源輸入端
- EARTH
: 公共地
- OR220
: 電流偵測輸出端
- OS220
: 電流偵測輸出端
- COM :
警報輸出共點
- N.O. :
警報輸出常開點
- N.C. :
警報輸出常閉點
- RMI-1
: 外部乾接點遠端控制輸入端
- RMI-2
: 外部乾接點遠端控制輸入端
- RMO-1
: 內部乾接點輸出端
- RMO-2
: 內部乾接點輸出端
|
 |
|
